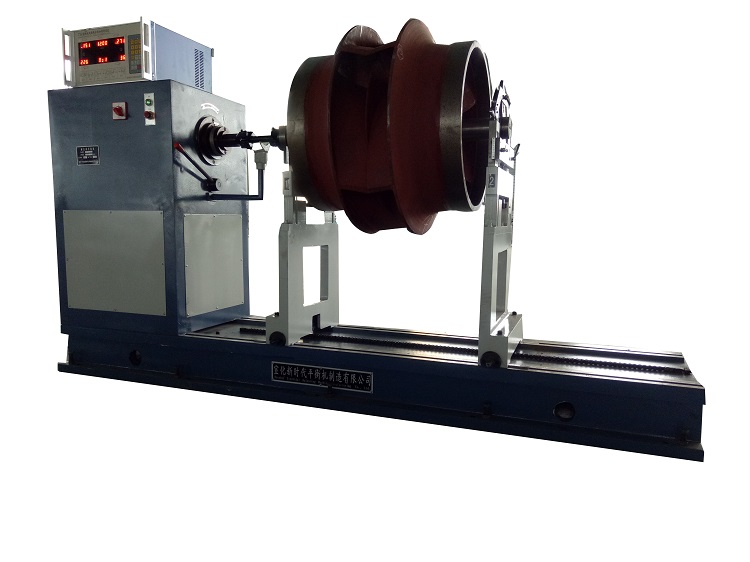

我們都知道平衡機是一種機械設備，但是它的機械結構我們卻不大熟悉，其實它的內部結構說復雜也不復雜，說不復雜其實也挺復雜的，這就要求我們在使用之前一定要對它有一個良好的認識，那么平衡機的機械結構是由哪幾個方面組成的呢？

1、驅動系統：主要是由電機、傳動裝置、制動裝置、傳動方式以及聯軸節等部分組成，主軸的一端安裝角度盤，用來指示工件不平衡相位。另外主軸上還裝有光電傳感器，用來產生基準信號。我們主要是根據電動機的拖動功率及傳遞的轉矩，按傳動元件的尺寸參數，結合被平衡工件的規格、類型，及平衡精度要求，設計裝卸夾具，確定工件與主軸聯接方式。

2、擺架系統：主要包括軸承、滾輪、擺架、彈性元件等部分。軸承與擺架連成一體，通過彈性元件與支承架聯接，工件安裝在兩支承架之間與擺架組成振動系統，旋轉時，由于工件不平衡，在離心力作用下被迫振動，通過傳感器將擺架的振動量轉換為電訊號，輸入測量回路，我們一定要要選擇適當的支承方式確定框架的結構形式，以及與之相適應的元件，且又要保證平衡工件要求在平衡機的重量范圍內，擺架應有一定足夠尺寸的剛度，同時鑒于要確保平衡機有較高的靈敏度，又要求擺架重量適當。

3、振動系統：振動系統主要是為了計算自由度不平衡轉子的振動頻率，主要是為了平衡振動系統，有較好相頻和幅頻特性，以保證平衡測量的穩定性和精度，我們應該滿足兩個基本要求，在激振力可能達到的范圍內，激振力與位移的關系是線性的。振動系統固有頻率與平衡轉速對應的轉動頻率必須符合規定。

我們在使用平衡機的時候，一定要保證的平衡工件在測量過程中有穩定的轉速，還要避免驅動系統零部件在測量過程中，對工件振動特性產生不良影響，這樣才會使我們的測量精度變得準確，沒有太大的誤差。
